- Pomiar 54 wielkości energetycznych oraz harmonicznych prądu i napięcia do 63. harmonicznej w sieciach 1-fazowych 2- lub 3-przewodowych oraz 3-fazowych 3- lub 4-przewodowych, w układach symetrycznych lub niesymetrycznych:
- 120/240 V, split-phase 180°,
- 3 × 120/208 V,
- 3 × 400/690 V.

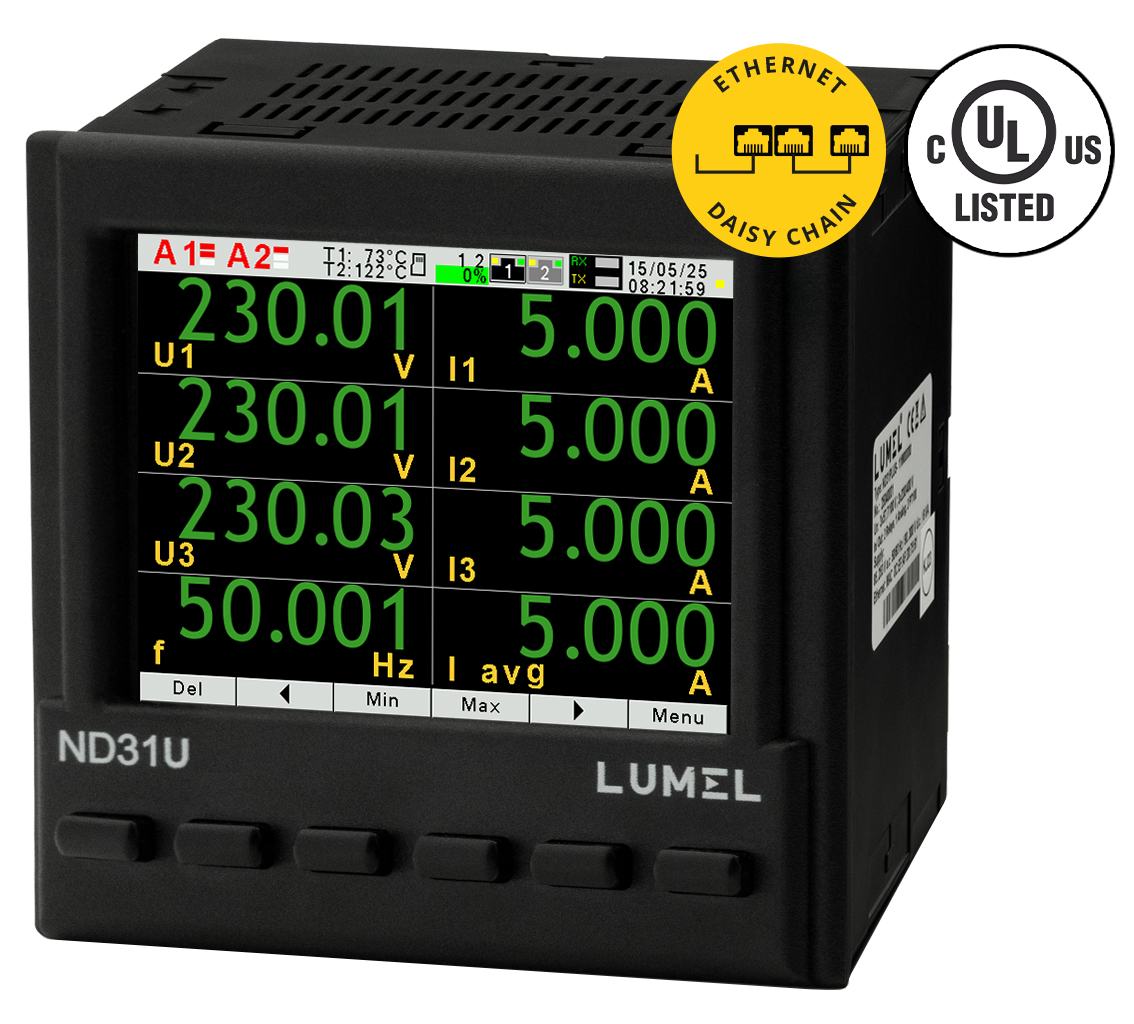

- Topologia Ethernet Daisy Chain – mniej kabli, więcej możliwości.
ND31U został wyposażony w dwa porty Ethernet RJ45, które umożliwiają połączenie urządzeń w topologii Daisy Chain, czyli szeregowe łączenie urządzeń Ethernet bez potrzeby stosowania przełączników sieciowych pomiędzy każdym z nich.
Co to oznacza w praktyce?
- Oszczędność miejsca w szafie – nie trzeba montować switchy przemysłowych,
- Mniejsze koszty kabli i osprzętu – jedno połączenie prowadzi od urządzenia do urządzenia,
- Krótszy czas instalacji i mniejsze ryzyko błędów – uproszczone okablowanie,
- Łatwa rozbudowa – nowe urządzenie można wpiąć bez naruszania istniejącej infrastruktury,
- Większy porządek w instalacji – mniej kabli oznacza lepszą organizację szafy.
Dzięki tej funkcjonalności ND31U sprawdza się idealnie w dużych rozdzielnicach, liniach technologicznych, instalacjach energetycznych i wszędzie tam, gdzie liczba urządzeń Ethernetowych rośnie, a dostępna przestrzeń montażowa i czas na konfigurację systemu są ograniczone.
- Programowalny wybór protokołów komunikacyjnych: MQTT, BACnet / IP lub MODBUS TCP/IP.
- Nowoczesny i wygodny w użyciu interfejs BACnet/IP.
- Wysoka klasa dokładność (0,2S dla energii czynnej).

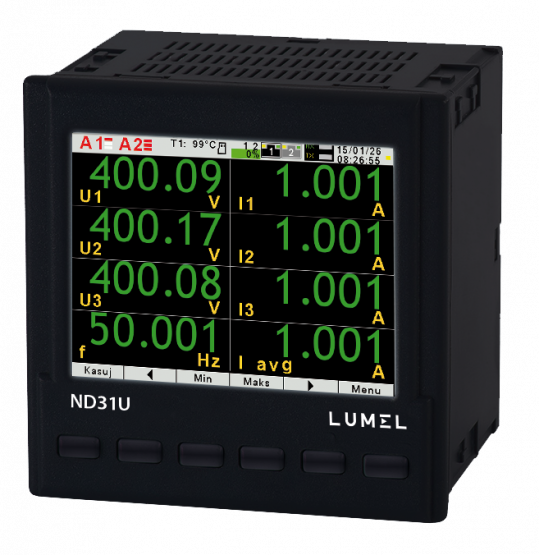

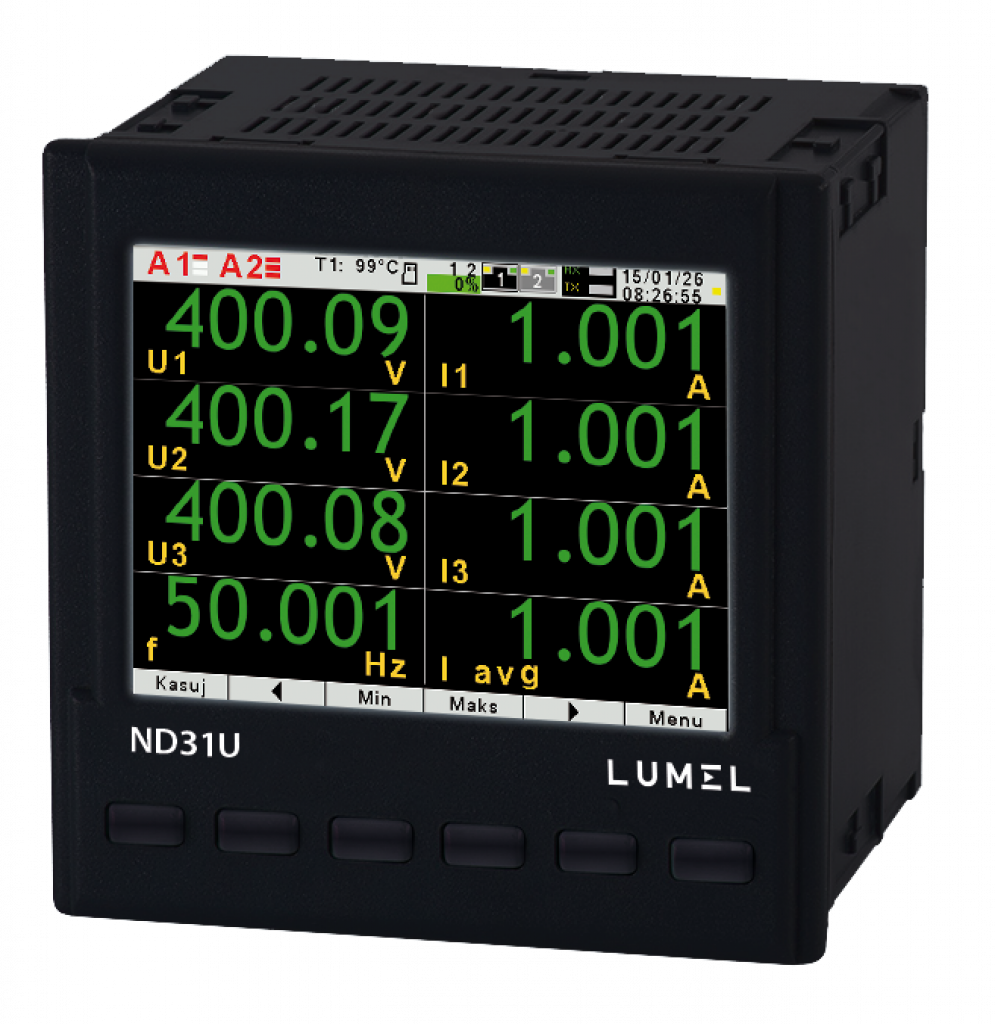

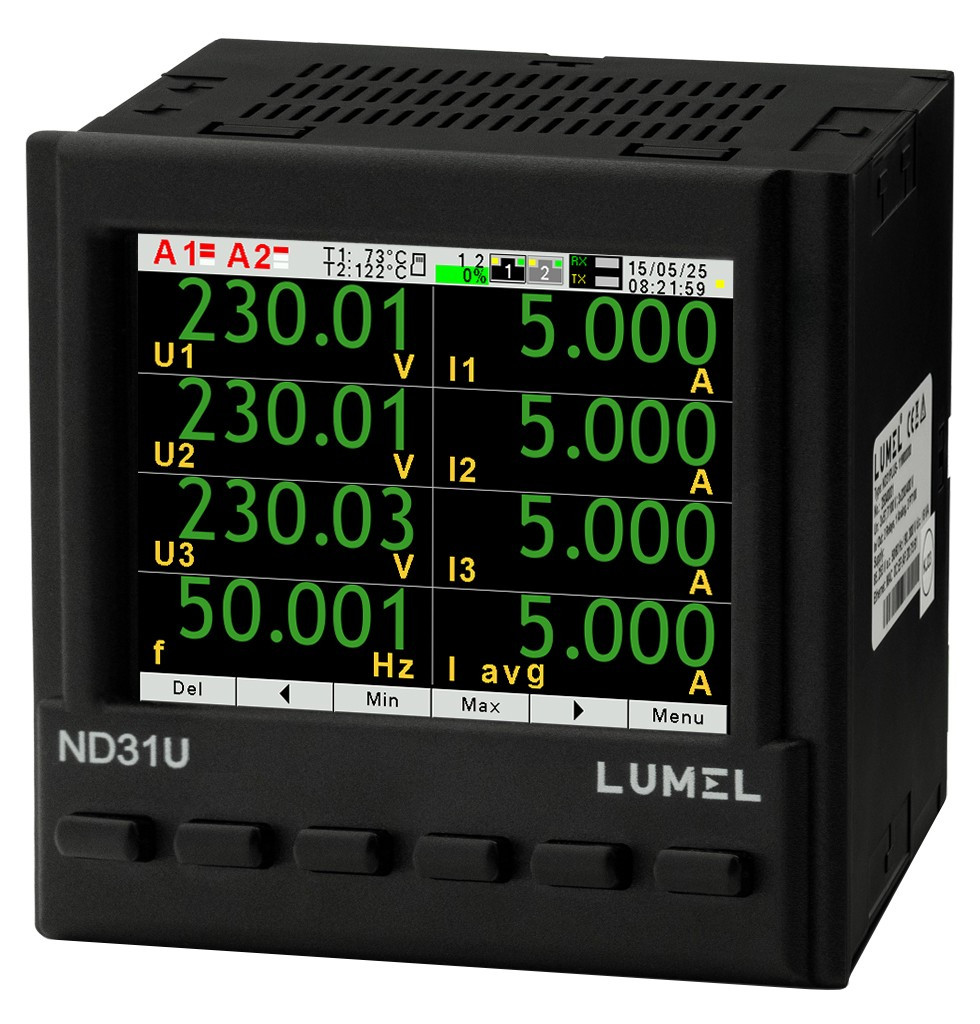

- Kolorowy ekran graficzny LCD 3,5’’ typu TFT, 640 x 480 pikseli, w pełni konfigurowalny przez użytkownika
- 14 ekranów dostosowanych fabrycznie, aby zapewnić intuicyjną obsługę (między innymi prezentacja harmonicznych, wizualizacja w formie miernika analogowego, ekran mocy zamówionej przydatny do prognozowania zużycia mocy).
- Funkcja Time of Use (ToU) do monitorowania zużycia energii w taryfach zgodnie z harmonogramem określonym przez użytkownika.
- Pamięć wartości maksymalnych i minimalnych.
- 2 konfigurowalne wyjścia alarmowe.
- Tryb przekaźnika nadzorczego dla wyjść alarmowych.
- Wyjście analogowe 0/4...20 mA do retransmisji wartosci mierzonej i 1 wejście Pt100 (np. do pomiaru temperatury transformatora).
- Wyjście cyfrowe RS-485 - protokół MODBUS.
- Archiwizacja do 32 mierzonych parametrów w wewnętrznej pamięci systemu plików 8 GB.
- Nowoczesny i wygodny w użyciu Ethernet 10/100 BASE-T:
- protokół: MODBUS TCP/IP, HTTP, FTP,
- protokół: MQTT,
- protokół: BACnet/IP,
- usługi: serwer www, serwer ftp, klient DHCP, serwer NTP,
- komunikacja Daisy Chain 2 x RJ45; 10/100 Mbit/s; 10Base-T / 100Base-TX.
- Programowanie parametrów za pomocą ą bezpłatnego oprogramowania eCon.
- Gabaryty zewnętrzne: 96 x 96 x 77 mm
