Sterowniki polowe dla rozdzielnic montowanych w punktach przyłączania obiektów OZE - extCZE-PV PRO

CR4 5

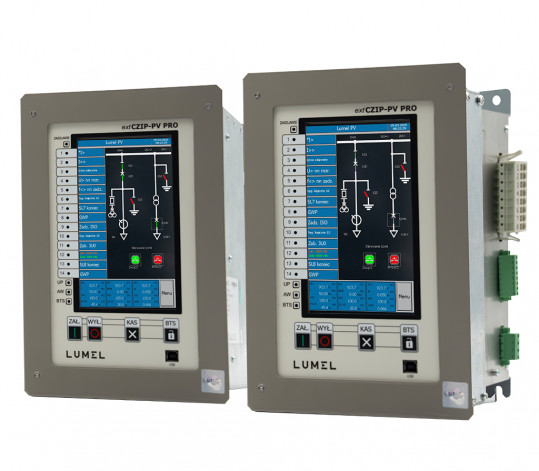

Terminal extCZIP®-PV PRO jest przeznaczony do rozdzielni pracujących
w miejscach przyłączania elektrowni fotowoltaicznych do sieci dystrybucyjnych SN
i nn, w tym także dla tzw. mikroinstalacji. Urządzenie spełnia wszystkie wymagania w zakresie automatyki zabezpieczeniowej dla EPV, zapisane w IRiESD
i normach PN-EN 50549-1 oraz PN-EN 50549-2.
Posiada zarówno zabezpieczenia zasilane z obwodów napięciowych strony SN,
jak i nn.
Na potrzeby realizacji wymaganych funkcji, nowy przekaźnik wyposażony został
w dodatkowe wejścia do pomiaru napięć i prądów po stronie nn.

  • obsługa logik programowalnych (50),
  •  kolorowy ekran LCD TFT 7”, 800x480, z panelem dotykowym,
  • prezentacja schematu synoptycznego pola z odwzorowaniem stanów łączników,
  • sterowanie łącznikami z ekranu synoptycznego i z telemechaniki (do 11 łączników),
  • prezentacja zarejestrowanych zdarzeń, wartości pomiarów i stanów wyjść oraz wejść,
  • 28 lub 56 wejść dwustanowych optoizolowanych,
  • 20  lub 40 wyjść przekaźnikowych,
  • 14 dwukolorowych diod programowalnych, z opisem na ekranie,
  • przyciski ZAŁĄCZ i WYŁĄCZ – do sterowania wyłącznikiem pola z klawiatury urządzenia,
  • wewnętrzna pamięć 512 MB do zapisu próbek rejestratora zakłóceń, rejestratora zdarzeń, pomiarów energii,
  • synchronizacja czasu poprzez sieć Ethernet za pomocą SNTP,
  • niezależne interfejsy komunikacyjne: USB, 2 x RS-485, Ethernet 10/100 BASE-TX,
  •  protokoły komunikacyjne: DNP 3.0, IEC 60870-5-103 i 104, IEC 61850, Modbus® ASCII / RTU,
  • 2-bitowe monitorowanie stanu wszystkich łączników,
  • opcjonalne wejścia pomiarowe prądów fazowych przystosowane do współpracy z przetwornikami prądowymi małej mocy na bazie cewki Rogowskiego.
  • Opcjonalnie terminal może być wyposażony w
    • kartę wejść pomiarowych 7I/7U zapewniającą pełne opomiarowanie zarówno po stronie SN jak i nn transformatora.
    • kartę wejść pomiarowych 4I/10U zapewniająca pomiar prądów i napięć fazowych plus I0 i U0 po stronie SN oraz napięć fazowych po stronie nn transformatora trójuzwojeniowego SN/2xnn.
    • kartą pomiarową 7U/6IR + I0, umożliwiającą pomiar prądów fazowych ze strony SN i nn, za pomocą sensorów CR/CRR.
  • Zgdne z normami: PN-EN 50549-1, PN-EN 50549-2
  • Oprogramowanie narzędziowe CZIP-Set dostępne na życzenie. Więcej o oprogramowaniu tu.
     Kontakt w sprawie oprogramowania f.juszkiewicz@lumel.com.pl
