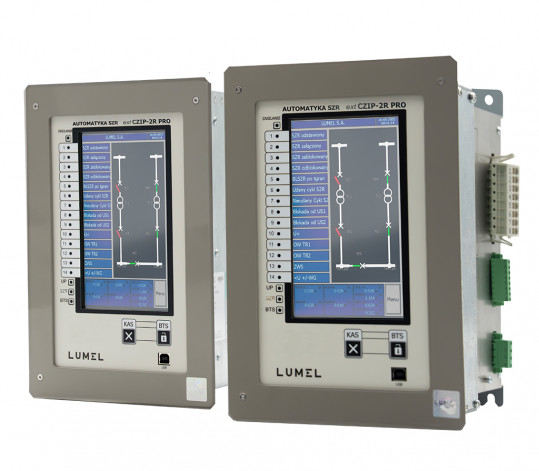

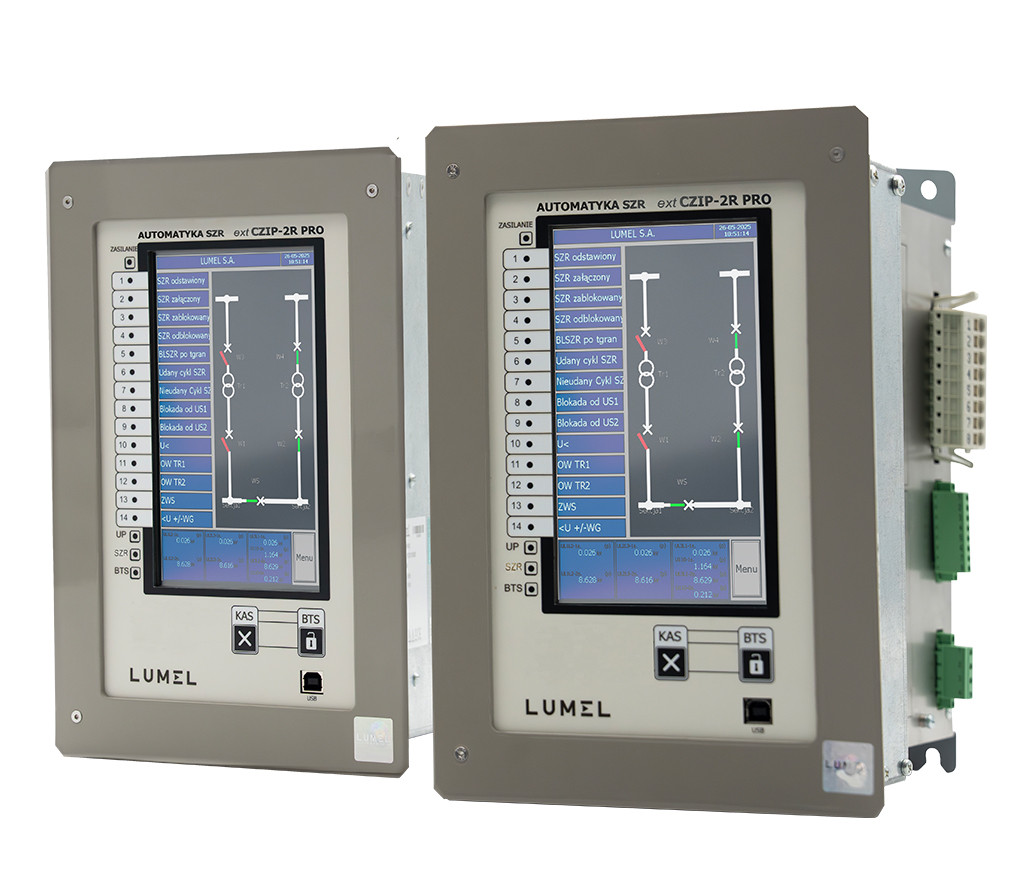

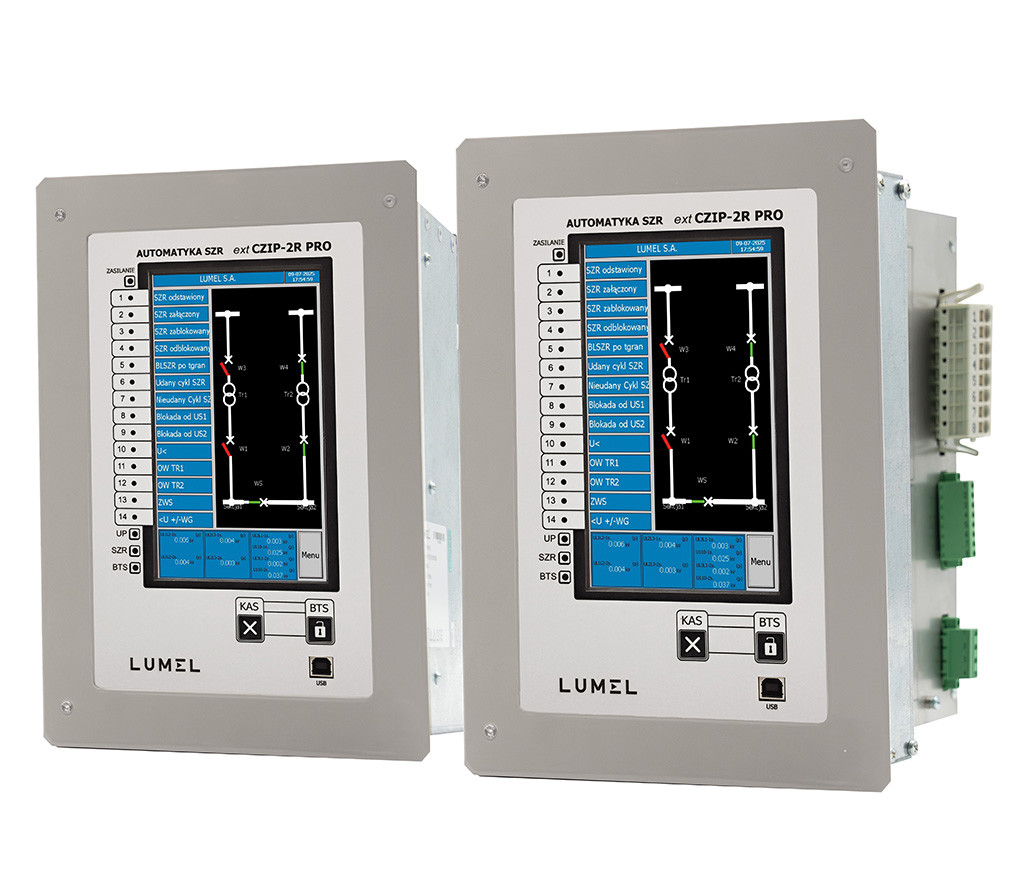

Sterowniki automatyki samoczynnego załączenia rezerwy (SZR) - extCZIP-2R-PRO

CR4 2

Sterowniki polowe extCZIP®-2R-PRO to nowe wersje urządzeń należących do systemu CZIP®. Przeznaczone są do realizacji automatyki Samoczynnego Załączania Rezerwy w rozdzielniach SN w systemie sieci elektroenergetycznych.

Sterowniki serii extCZIP®-2R-PRO cechuje szeroka elastyczność w wyborze dostępnej liczby modułów wejściowych, wyjściowych i portów komunikacyjnych.

  •  predefiniowane nastawy pól,
  •  obsługa logik programowalnych (50),
  • kolorowy ekran LCD TFT 7”, 800x480, z panelem dotykowym,
  • prezentacja schematu synoptycznego pola z odwzorowaniem stanów łączników,
  • sterowanie łącznikami z ekranu synoptycznego i z telemechaniki (do 11 łączników),
  • prezentacja zarejestrowanych zdarzeń, wartości pomiarów i stanów wyjść oraz wejść,
  • 28 lub 56 wejść dwustanowych optoizolowanych,
  • 20 lub 40 wyjść przekaźnikowych,
  • 14 dwukolorowych diod programowalnych, z opisem na ekranie,
  •  wewnętrzna pamięć 512 MB do zapisu próbek rejestratora zakłóceń, rejestratora zdarzeń, pomiarów energii,
  • synchronizacja czasu poprzez sieć Ethernet za pomocą SNTP,
  • niezależne interfejsy komunikacyjne: USB, 2 x RS-485, Ethernet 10/100 BASE-TX
    (opcjonalnie port światłowodowy i CAN-BUS/RS-485),
  • protokoły komunikacyjne: DNP 3.0, IEC 60870-5-103 i 104, IEC 61850, Modbus® ASCII / RTU
    (opcjonalnie protokół PPM2 na porcie CAN-BUS/RS-485),
  • 2-bitowe monitorowanie stanu wszystkich łączników,
  • Oprogramowanie narzędziowe CZIP-Set dostępne na życzenie. Więcej o oprogramowaniu tu.
     Kontakt w sprawie oprogramowania f.juszkiewicz@lumel.com.pl

Dostępne aplikacje możliwe do wyboru w menu urządzenia

  • extCZIP 2R PRO – sterownik realizujący automatykę samoczynnego załączania rezerwy bez cykli powrotu.
  • extCZIP 2R1T PRO – sterownik realizujący automatykę samoczynnego załączania rezerwy bez cykli powrotu z jednym transformatorem mocy.
  • extCZIP 2R mini PRO – sterownik realizujący automatykę samoczynnego załączania rezerwy z cyklami powrotnymi oraz dwoma liniami zasilającymi SN.
  • extCZIP 2R3T PRO – sterownik realizujący automatykę samoczynnego załączania rezerwy z cyklami powrotnymi oraz trzema liniami zasilającymi SN.
